在巖土工程、水利工程及環境工程中，土工合成材料的垂直滲透性能是評估其排水、反濾及防滲功能的關鍵指標。溫州際高（JIGAO）作為國內知名的土工檢測儀器制造商，推出的YT020G型土工合成材料垂直滲透儀，正是為精確測定土工合成材料及其相關復合材料的垂直滲透系數而設計的專業設備。
一、產品概述

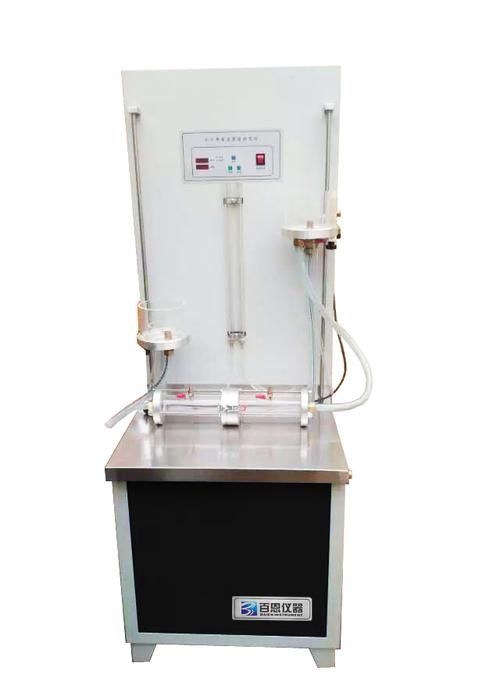

溫州際高YT020G型垂直滲透儀依據國家標準GB/T 15789-2016《土工布及其有關產品 無負荷時垂直滲透特性的測定》以及ISO 11058等國際標準研發制造。該儀器采用先進的設計理念和精密的加工工藝，能夠模擬實際工況下水流垂直通過土工合成材料的過程，從而準確計算出材料的垂直滲透系數、透水率等關鍵參數。
二、工作原理與結構特點
YT020G型垂直滲透儀基于恒定水頭或變水頭滲透原理工作。其核心結構包括：
- 滲透夾具：采用耐腐蝕不銹鋼或特種合金制成，確保長期使用不生銹、不變形。夾具內徑標準化（通常為50mm或100mm），可適配不同規格的試樣。
- 供水系統：配備恒壓水箱或高精度蠕動泵，能夠提供穩定、可控的水流。恒水頭裝置可保持水位恒定，變水頭裝置則通過測量水位下降速率計算滲透性。
- 水位測量系統：采用高精度液位傳感器或微分頭測量水位變化，分辨率可達0.1mm，保證微小滲透量的準確讀取。
- 溫度控制單元（選配）：可對試驗水溫進行調節，以修正不同溫度下水的粘滯系數對滲透結果的影響。
- 數據采集與處理軟件：實時采集水位、時間、溫度等數據，自動計算滲透系數、透水率及流速指數，并生成測試報告。
三、主要技術參數
- 試樣直徑：標配50mm，可選100mm，適應不同尺寸土工布、土工膜復合樣。
- 最大水頭差：≥250mm（可調）。
- 水位測量精度：±0.1mm。
- 溫度測量范圍：0～50℃，精度±0.5℃。
- 滲透系數測量范圍：1×10?? cm/s ～ 1×10? cm/s （取決于材料）。
- 電源：AC 220V±10%，50Hz。
- 外形尺寸：約600mm×400mm×800mm（長×寬×高）。
- 重量：約50kg。
四、操作步驟簡述
- 試樣制備：按標準裁取具有代表性的土工合成材料試樣，通常取5個或以上試樣進行測試，確保無折痕、破損。
- 試樣安裝：將試樣置于滲透夾具中，確保密封良好，避免側漏。對于土工布，需施加規定預壓應力（如2kPa）以模擬實際工況。
- 排氣飽和：用水緩慢浸潤試樣，排除試樣及管路中的氣泡，使試樣完全飽和。
- 設定水頭：通過恒水頭裝置或調節進水閥門，建立需要的恒定水頭差（如50mm、100mm等）。
- 開始測試：待水流穩定后，記錄一定時間內的滲透水量及對應水溫。對于變水頭法，記錄水位從初始高度降至終止高度所需時間。
- 數據計算：根據達西定律，計算垂直滲透系數K（cm/s）：K = (Q·L) / (A·Δh·t)，其中Q為滲透水量，L為試樣厚度，A為試樣面積，Δh為水頭差，t為時間。變水頭法則采用公式K = (a·L)/(A·t) · ln(Δh?/Δh?)。
- 結果分析：取多個試樣的平均值作為最終結果，并計算標準差。
五、應用領域
YT020G型垂直滲透儀廣泛適用于：
- 土工布及土工復合材料：無紡?fù)凉げ肌C織土工布、復合土工布等的垂直滲透性測試。
- 土工膜及防滲材料：如HDPE膜、PVC膜等，評估其是否滿足防滲要求（滲透系數通常小于1×10?11 cm/s，需特殊夾具）。
- 排水板與導水材料：測試其垂直方向的透水能力。
- 環境保護工程：用于垃圾填埋場襯墊系統、污水處理池等防滲材料的質量控制。
- 科研與教學：為高校及研究機構提供精確的實驗數據。
六、產品優勢
- 高精度測量：采用高分辨率液位傳感器和數據采集系統，確保測試結果重復性好、誤差小。
- 自動化程度高：自動記錄時間、水位、溫度，并直接輸出計算結果，減少人工誤差。
- 操作便捷：夾具裝夾快速，密封可靠，清洗維護方便。
- 符合標準：全面滿足GB/T 15789、ISO 11058、ASTM D4491等國內外標準。
- 堅固耐用：整機采用不銹鋼及鋁合金框架，管路耐腐蝕，適合長期高頻使用。
七、
溫州際高YT020G型土工合成材料垂直滲透儀以其專業的設計、精準的測量和穩定的性能，成為土工合成材料滲透性能檢測的首選設備之一。無論是生產企業的質量控制，還是第三方檢測機構的認證測試，亦或是科研院所的材料研究，YT020G都能提供可靠的技術支持，助力工程安全與可持續發展。
